電化學工作站的基礎原理

時間:2020-12-08閱讀:5429

電化學工作站:


是電化學測量系統的簡稱,本質是用於控制和檢測電化學池電流和電位以及其他電化學引數變化的儀器裝置。是電化學研究和教學常用的測量裝置,主要有2大類,單通道電化學工作站和多通道電化學工作站,它將恆電位儀、恆電流儀和電化學交流阻抗有機地結合地結合,既可以做到三種基本基本功能的常規試驗,也可以做基於這三種基本功能的程式化試驗,多應用於生物技術、物質的定性定量分析等。

今天我們會先從電化學工作站中測量的基礎原理開始講起:



三電極體系中各組成部分的作用和要求


電解池/容器

裝電解質溶液、WE、CE所用,是一種容器,要求穩定性好,不溶出雜質,不與電極物質、電解液發生反應。大部分無機電解質是玻璃的。具體要求如下:

① 化學穩定性高

② 體積適中

太小:研究體系濃度變化;太大:浪費

濃度變化: ,可見c與J0有關→η。

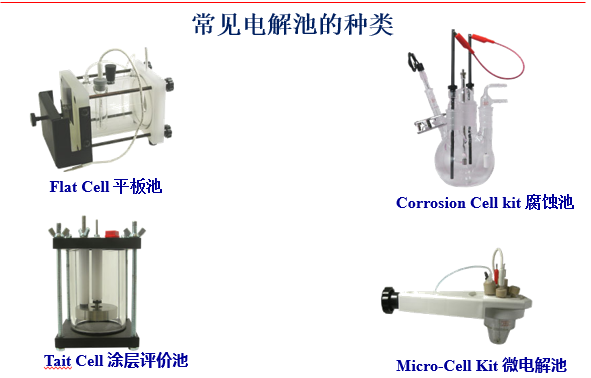

常見電解池種類



恆電位儀:


恆電位儀整體說是一個負反饋放大——輸出系統,與被保護物(如埋地管道)構成閉環調節,透過參比電極測量通電點電位,作為取樣訊號與控制訊號進行比較,實現控制並調節極化電流輸出,使通電電位得以保持在設定的控制電位上。

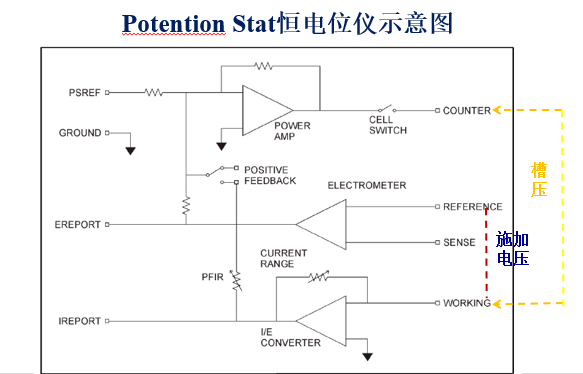

恆電位儀示意圖


RE 參比電極

應具備的條件:

良好的穩定性(化學穩定性好、溫度係數小);

具有良好的恢復特性;

恆電位測量中,要求低內阻,從而實現快響應速度。

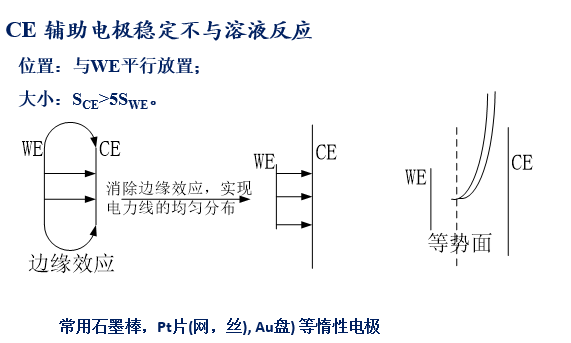

輔助電極穩定反應


常見的參比電極

①甘汞電極(SCE) ② 汞-硫酸亞汞電極 ③ 汞-氧化汞電極 ④ 銀-氯化銀電極
Hg|Hg2Cl2|Cl- Hg|Hg2SO4|SO42-  Hg|HgO|OH-  Ag/AgCl







電化學工作站為什麼要接地 (Ground)?


1)避免裝置內部電路在強電場之下感應帶電產生位移電流, 保護人機安全

2)電子裝置外殼接地還可以降低電磁幹擾(EMI),提高電子裝置的電磁相容(EMC)指標

3)從而提高測試的抗 幹擾能力,測試確保結果的可靠性和精度

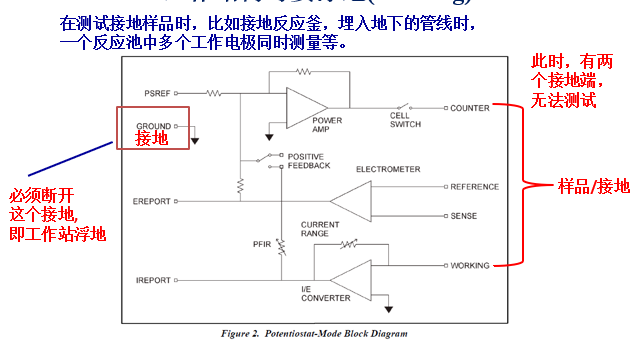

電化學工作站伏地

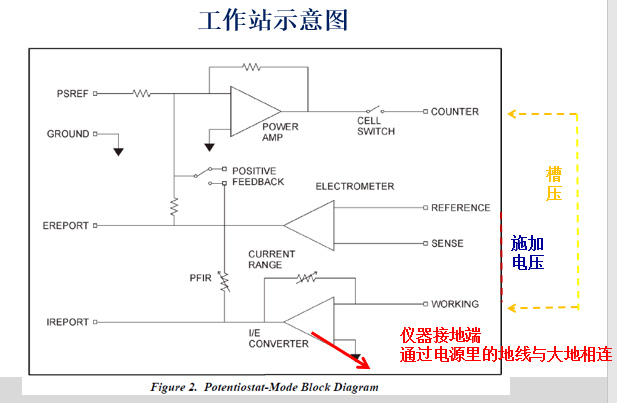

電化學工作站示意圖



所以需要接地與浮地模式能夠靈活切換

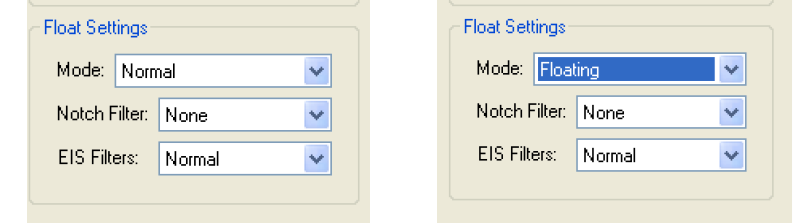

普林斯頓和輸力強的電化學工作站能夠在軟體中很方便的切換到浮地模式









而市面上的很多電化學工作站,接地和浮地之間無法切換,即只能是接地或浮地.

如果您希望瞭解更多關於電化學工作站的知識,可以聯絡我們獲取更多哦。
