6200 電池分析儀

産品概述:

SI 6200 電池分析系統不僅是一個充放電儀,它是一個研究級的裝置,每個通道都標配包括交流阻抗功能(非多路轉換功能)。測試範圍可以涵蓋,材料,鈕扣電池,超級電容器和微生物燃料電池等,SI-620010個通道並聯可滿足10W 以內的能源器件測試。

  • 産品介紹
  • 儀器配置
  • 應用
  • 資料
  • 宣傳視頻



產品主要特點

  • 單模組10通道獨立使用或者機櫃擴充套件至120通道
  • 所有通道快速資料採集達1000樣品/秒,沒有資料採集限制
  • 24位高精度ADC確保電壓和電流高精度
  • 每通道標配1mHz-20 KHz交流阻抗功能
  • 每通道內建熱敏電阻溫度測量
  • 資料直存硬碟選件確保資料安全
  • 10通道電流並聯至2A
  • 整合ESPEC環境實驗箱
  • 整合同步電壓/溫度測量資料採集

獨立模組使用

SI 6200模組既可以獨立使用,我可以使用機櫃擴充套件至10個模組120通道

極大減低空間及成本。推薦配置不間斷電源(UPS)網路儲存(NAS)選件,提供備用電源功能。如果後期需要機櫃,使用者可單獨購買及及配置。



實驗型別

SI 6200可以進行很多種不同型別的測試方法,廣泛適用於鋰離子電池,鈉離子電池,燃料電池和超級電容器等。

高速資料採集(所有通道)

SI 6200 使用獨特的,資料直存硬碟技術,用於將資料由網口直接儲存於硬碟(無需電腦介入)。可以提供以下優勢:

  • 所有通道資料收集和儲存可以按照(1000樣品/)高速進行

             所有通道傳輸速率不受限制,可以將所有實驗細節精準捕獲,諸如脈衝實驗

  • 電腦宕機不影響實驗執行,資料儲存照常進行,因為電腦不介入資料採集和儲存

每通道標配EIS 功能

SI 6200所有通道標配內建輸力強阻抗功能,可同步進行阻抗測試,非多路轉換器切換,確保交流阻抗能力。

高電流能力

SI 6200模組提供10個獨立測試通道,每通道高達+/- 200mA ,電壓範圍+/-3V 10V, 10個通道同步並聯連線至電池可達2A

浮地模式

標配外部接地可確保電池樣品接地,也可以實現多通道並聯操作。

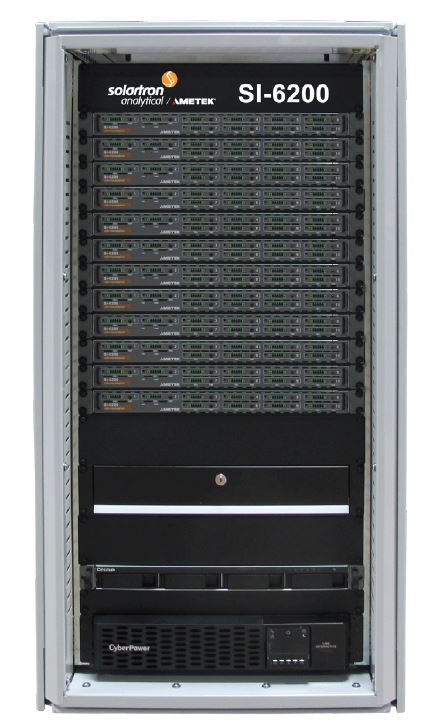

機櫃

所有機櫃可配置不間斷電源(UPS)確保模組供電安全。這使得系統能夠從斷電點續接啟動。該功能可進行多資料分析計算出由斷電點續接啟動時,每個電池還需進行的迴圈測試。

每個機櫃包含24 口的路由器可供,電腦,SI-6200模組以及VTI EX1401 資料採集裝置。每個機櫃可配置高達12 SI 6200模組,並預留足夠介面供其他裝置連線。



環境實驗艙

SI 6200ASPIRE軟體集成了環境實驗艙,比如ESPEC。在CC-CV, Cp-CVEIS測試時,軟體可以控制溫度和溼度引數。可以新增更多環境實驗艙驅動。

環境試驗箱採集的溫度和溼度資料已集成於ASPIRE軟體進行分析。



資料採集

ASPIRE軟體相容AMETEK VTI-EX1401 資料採集裝置。軟體也可以隨電化學資料一起採集溫度和電壓資料。比如溫度引數可以與電池的電訊號關聯。

不同範圍的熱電偶可供選擇。

其他的資料採集裝置也非常容易新增整合。

SI 6200 指標





系統配置



模組配置

獨立或機櫃操作10通道/模組,可擴充套件至12個模組/機櫃

通訊方式

網線

電池連線

4端法(GEN+,GEN-,SENSE+,SENSE-)

電流測量



最大電流

+/-200mA每通道,2A並聯

電流量程

5個量程,200mA, 20mA, 20uA

電流精度

+/-0.01%量程+/-0.01%讀值

最大電流解析度

-40pA(24ADC)

最大資料採集速率

1,000樣品/

電壓測量







最小/最大電壓

-3V +10V

電壓精度

+/-0.01%讀值+/-0.3mV

最大電壓解析度

< 20uV(24ADC)

最大資料採集速率

1,000樣品/

施加訊號/電池控制



施加電壓精度

+/-0.01%設定值+/-0.3mV

施加電流精度

+/-0.02%設定值+/-0.01%量程

最大切換速率

200A/S

交流阻抗測量



EIS頻率範圍

1mHz-20KHz, 每通道標配EIS

頻率解析度

0.1mHz

最大AC水平

1V/RMS/100mA RMS

內建



溫度

每通道內建熱敏電阻

數字輸入

10個輸入





外部測量選件



外接模組通道數

16

配置

10個輸入

常規資訊



模組尺寸

xx 高,540mmx434mmx41mm

模組功率

100-240V, 50/60 Hz, 200VA

24U 機櫃尺寸

xx 高,540mmx434mmx41mm

24U機櫃功率

90-120VA, 208-240 VA (50/60Hz)

操作溫度範圍

-10 - +40
