頻率響應分析儀

Solartron頻率響應分析器(FRA)廣泛用於測試電子及複雜系統中傳遞函式分析的相位與增益。FRA發出正弦訊號點，該點與其他點或者某一個輸入訊號相關。在輸入訊號的頻率處，輸出訊號的大小和相位與傳遞函式相關。測試訊號通常直接施加或藉助訊號轉換器(調節器)施加一個激發到測試體系(可以有多種表現形式，電子、力學、磁、光密度、反射、壓力等)。透過相應的感測器將系統的輸出訊號反饋到傳遞函式分析器或FRA來測得系統響應。

傳遞函式分析技術可以概括為以下四類：

• 傳遞函式包含電子響應，如諧振（晶體，陶瓷，超聲）、磁頭（音訊，影片）延遲線、電容/電阻、壓電/鐵電材料、通訊電纜、開關電源
• 傳遞函式包含非電子響應，即電動流體力學
• 傳遞函式包含非電子擾動，即力學、壓力、溫度、磁場等
• 傳遞函式不僅包含非電子擾動而且還有非電子響應，即光電化學阻抗譜(擾動-光調製強度/響應-光電流)

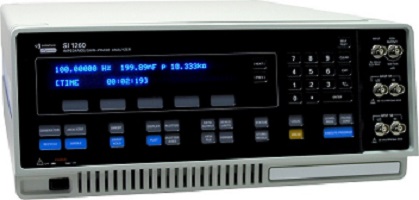

1260A 阻抗/增益—相位分析儀

• 頻率解析度六千五百萬分之一即百萬分之0.015
• 頻率範圍從10 µHz 至 32 MHz
• 0 - 3 V/0 - 60 mA 電壓及電流有效值範圍
• 幅值0.1%，相角0.1 度的精度是任何類似儀器中的*佳者
• 解析度達到0.001 dB，0.01度，可捕捉測量中每一個細節，阻抗測量達100 MΩ
• 2、3、或4 端測量配置; 單獨工作可進行阻抗測量
• 極化電壓達40.95伏;
• 著名的 ZPlot 軟體包（選配）或SMaRT軟體簡化了實驗測量，優化了資料處理能力。
• 手動及計算機控制(GPIB)

1260相位分析儀詳情頁面...

1255A 頻率響應分析儀

• 頻率解析度六千五百萬分之一即百萬分之0.015
• 頻率範圍從10 µHz 至 20 MHz
• 0 - 3 V 電壓有效值範圍（<10Mhz)
• 幅值0.2%，相角0.2 度的精度
• 解析度達到0.001 dB，0.01度，可捕捉測量中每一個細節，阻抗測量達100 MΩ
• 2、3、或4 端測量配置;
• 極化電壓達40.95伏;
• 著名的 ZPlot 軟體包（選配）或SMaRT軟體簡化了實驗測量，優化了資料處理能力。
• 手動及計算機控制(GPIB)

1255B 頻率響應分析儀

• 頻率範圍從10 µHz 至 1MHz
• 0 - 3 V 電壓有效值範圍
• 10 µHz頻率解析度
• 幅值0.2%，相角0.2 度的精度
• 解析度達到0.02 dB，0.2度
• 2或4 端測量配置
• 極化電壓達40.95伏;
• 著名的 ZPlot 軟體包（選配）或SMaRT軟體簡化了實驗測量，優化了資料處理能力。
• 計算機控制(GPIB).

1252A 頻率響應分析儀

• 頻率範圍從10 µHz 至 300KHz
• 0 - 3 V 電壓有效值範圍
• 10 µHz頻率解析度
• 幅值0.2%，相角0.2 度的精度
• 解析度達到0.02 dB，0.2度
• 極化電壓達40.95伏;
• 著名的 ZPlot 軟體包（選配）或SMaRT軟體簡化了實驗測量，優化了資料處理能力。
• 計算機控制(GPIB)

1250A 頻率響應分析儀

• 頻率範圍從10 µHz 至 65KHz
• 10 µHz頻率解析度
• 幅值1%，相角3 度的精度
• 解析度達到0.02 dB，0.2度
• 極化電壓達+/- 10.23 伏;
• 可選同步輸入功能，可選調製與解調功能
• 面板或計算機控制(GPIB)

1250B 頻率響應分析儀

• 頻率範圍從10 µHz 至 65KHz
• 10 µHz頻率解析度
• 幅值1%，相角3 度的精度
• 解析度達到0.02 dB，0.2度
• 極化電壓達+/- 10.23 伏;
• 可選同步輸入功能，可選調製與解調功能
• 計算機控制(GPIB)

1254A 四通道頻率響應分析儀

• 頻率範圍從10 µHz 至 65KHz
• 10 µHz頻率解析度
• 幅值1%，相角3 度的精度
• 解析度達到0.02 dB，0.2度
• 極化電壓達+/- 10.23 伏;
• 可選同步輸入功能，可選調製與解調功能
• 面板及計算機控制(GPIB)

1253A 頻率響應分析儀

• 頻率範圍從1mHz 至 20KHz
• 1mHz頻率解析度
• 幅值1%，相角1 度的精度
• 解析度達到0.02 dB，0.2度
• 極化電壓達+/- 10.22 伏;
• 面板及計算機控制(GPIB)
