SECM应用｜水处理AOP/ARP自由基定量新方法

研究背景

高级氧化工艺（AOPs）、高级还原工艺（ARPs）是目前难降解有机污染物、PFAS 新型污染物治理核心技术，降解核心依靠羟基自由基（・OH）、硫酸根自由基（SO4•−）、单线氧、二氧化碳自由基阴离子（CO2•−）等活性中间物种（RIS）。

但这类自由基存在致命检测难点：寿命仅纳秒至毫秒级、浓度极低、反应活性极强。传统检测手段（EPR、荧光探针、化学发光、循环伏安等）短板突出：
✅ EPR 自旋捕获易信号重叠、定量不准；
✅ 荧光、化学发光受水体 pH、天然有机质（NOM）、共存阴离子严重干扰；
✅ 常规电化学手段无空间分辨能力，无法捕捉界面局部自由基动态。
行业长期缺少原位、空间分辨、实时定量的表征工具，严重限制水处理反应机理解析、工艺优化。

针对这一痛点，德州农工大学团队发表综述，系统总结扫描电化学显微镜（SECM）在 AOP/ARP 体系活性中间体检测的全部技术体系，为水处理自由基研究提供完整方法论框架。

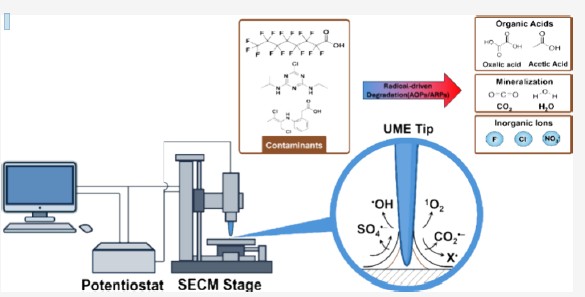

▲Fig1. SECM测试示意图

研究亮点：

1：两大检测路线全覆盖 —— 直接检测 + 间接检测

① 直接检测法：无试剂干扰，捕捉纳秒级瞬态自由基

将超微电极（UME）控制在基底纳米间隙（几十 nm~1μm），直接采集自由基电化学信号，无需额外捕获试剂，可直接测定自由基寿命、二级反应速率常数。
已成功实现超氧根（2μs）、（10ns）、单线氧直接原位检测；
难点：对仪器温控、纳米间距稳定控制要求极高，水环境自由基易被淬灭，实操门槛高。

② 间接检测法：更适配复杂水环境，分两大体系

•DMPO 自旋捕获法：捕获・OH 生成稳定电活性加合物，搭配 SG/TC 模式实时检测；局限是硫酸根等自由基水解会生成相同产物，存在信号混淆；

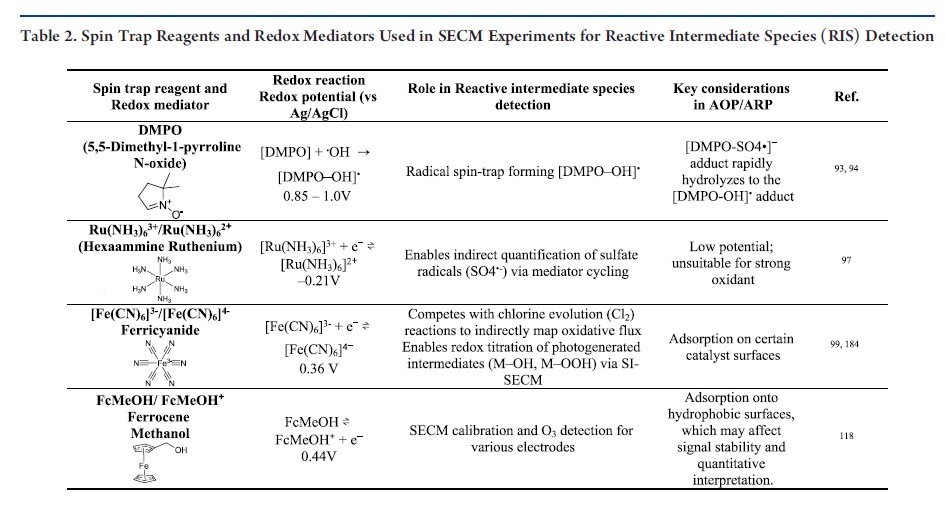

•氧化还原媒介法：利用钌氨、铁氰化物、二茂铁等电子穿梭体放大电流，RC 氧化竞争模式可消除气泡干扰，完美适配析氯、产气类电催化体系；衍生 SI 界面质询模式，专门定量催化剂表面吸附自由基。

2：标准化三步定量流程，数据可重复、可校准

论文给出统一标准化实验方案，大幅降低 SECM 操作门槛：

• 循环伏安（CV）预扫：确定自由基生成、捕获电位，剔除杂电流；

• 逼近曲线拟合：验证扩散时间小于自由基寿命，确认稳态条件；

• 标准曲线定量：结合微电极扩散公式 + COMSOL 有限元模型，换算局部自由基浓度。

▲Fig2.SECM三步分析流程

3：SECM五大工作模式

• SG/TC 基底产生 - 尖端收集： mapping 自由基空间分布；

• TG/SC 尖端产生 - 基底收集：测自由基寿命、反应动力学；

• RC 氧化竞争模式：消除气泡、低背景干扰；

• 反馈模式：表征界面电子传递能力；

• SI 表面问诊模式：定量催化剂表面吸附中间体。

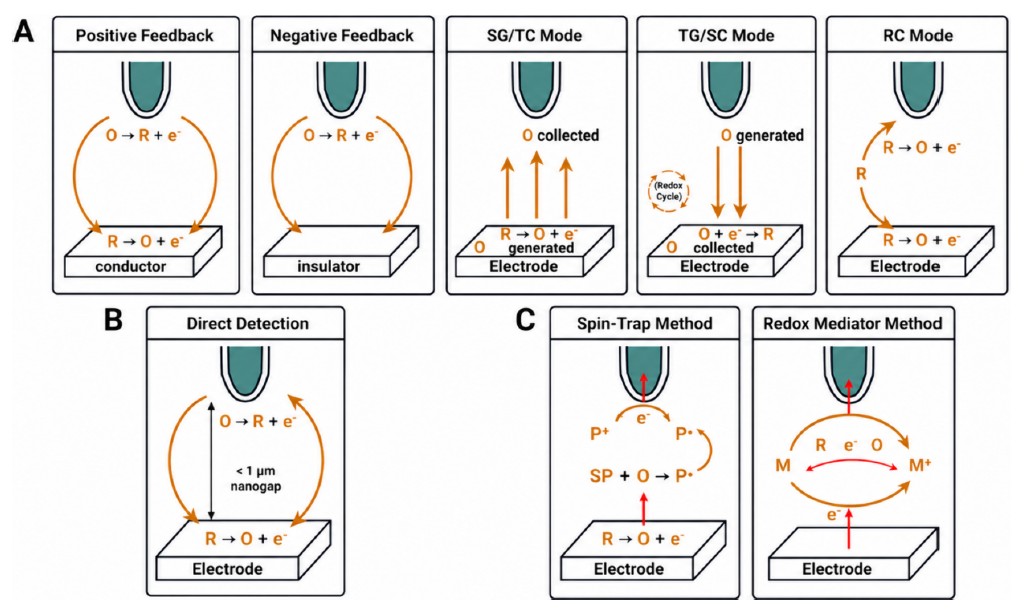

▲Fig3.SECM 测试模式

4：全面剖析实际水体干扰难题

天然有机质、氯/ 溴/ 碳酸氢根离子会淬灭自由基、干扰媒介循环，造成定量偏差；综述完整梳理基质干扰机理、误差来源，给出校正、对照实验方案，贴近工程水环境研究。

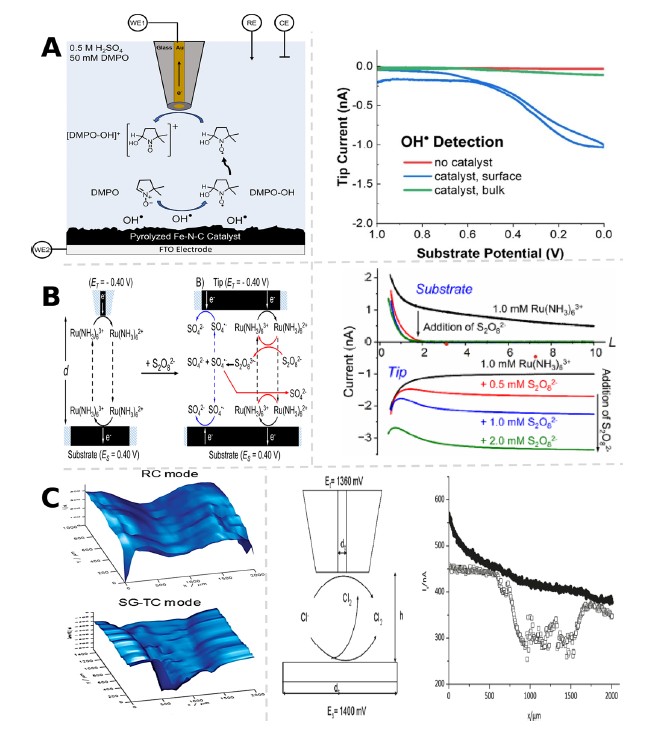

▲Fig4.间接SECM活泼自由基片段(RIS)

▲Fig5.SECM不同模式对应活泼自由基片段(RIS)测试

研究意义：

机理研究层面：突破传统检测局限，实现电极 / 催化界面局部自由基可视化、动力学参数测定，精准区分主次自由基贡献，厘清污染物降解路径；

工艺开发层面：可定量评估光催化、电催化、活化氧化还原体系产自由基效率，指导催化剂、反应体系优化；

实际水体适配：系统梳理复杂水质（有机质、氯 / 溴 / 碳酸根离子）干扰机制，为真实污水、饮用水体系自由基定量提供校正思路；

技术拓展价值：不仅适用于氧化工艺，也为当下热门 PFAS 还原降解ARPs 体系提供全新表征方案。

结论：

SECM 是目前唯一可同时实现原位、空间分辨、毫秒 / 纳秒级活性自由基定量的电化学表征技术，填补传统检测方法空白；

直接检测适合基础动力学机理研究，间接自旋捕获、氧化媒介法更适配复杂模拟 / 实际水体，两种方法可互补使用；

现有体系仍存在明显瓶颈：纳米电极易污染失活、复杂水体定量误差大、还原型自由基（水合电子）SECM 研究较少；

未来重点研发方向：
① 高稳定耐污染纳米超微电极；
② 适配复杂水质的专属校准策略；
③ 拓展 SECM 在 PFAS 降解ARPs 还原体系的应用；
④ 结合多物理场模拟，拆分多重重叠自由基信号，提升定量精度

参考资料

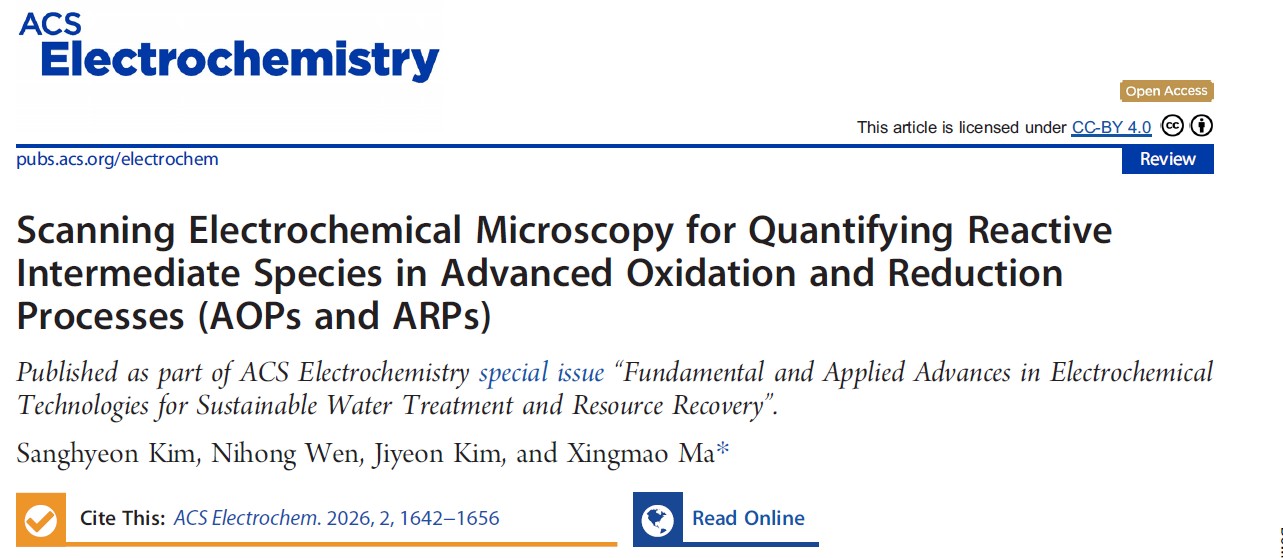

1. Scanning Electrochemical Microscopy for Quantifying Reactive

   Intermediate Species in Advanced Oxidation and Reduction

   Processes (AOPs and ARPs)

   Sanghyeon Kim, Nihong Wen, Jiyeon Kim, and Xingmao Ma

   https://doi.org/10.1021/acselectrochem.6c00120

   ACS Electrochem. XXXX, XXX, XXX–XXX
