随着电解水制氢的快速发展，其中的电催化反应过程评价至关重要，尽管很多已经发表的论文中描述其催化剂，性能非常突出和优异，但是并没有组装成电解槽进行实际运行的测试数据，另外目前对电解槽的评价方法还没有达到统一标准，因此不同研究机构对比电解水性能时，导致数据很难有可比性，基于这些问题，德州大学奥斯汀分校C. Buddie Mullins教授等人在《ACS Energy Letter 》期刊上撰写了关于电解槽的测试方法，对电解水开发人员而言，具有很好的参考意义。

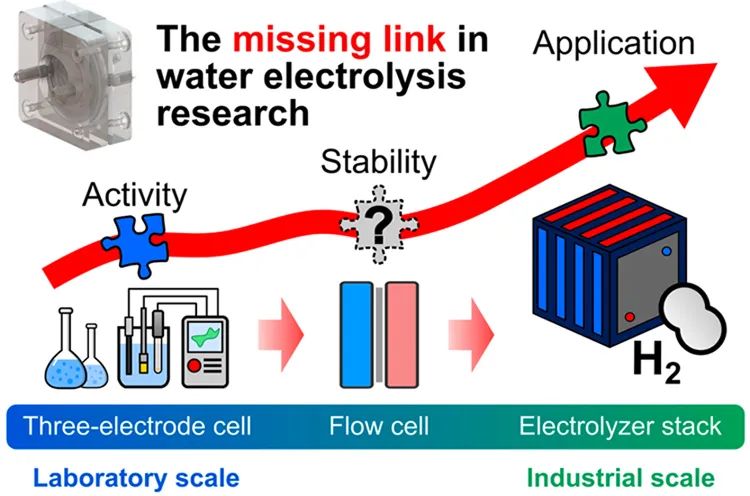

Fig 1. 流动电解槽

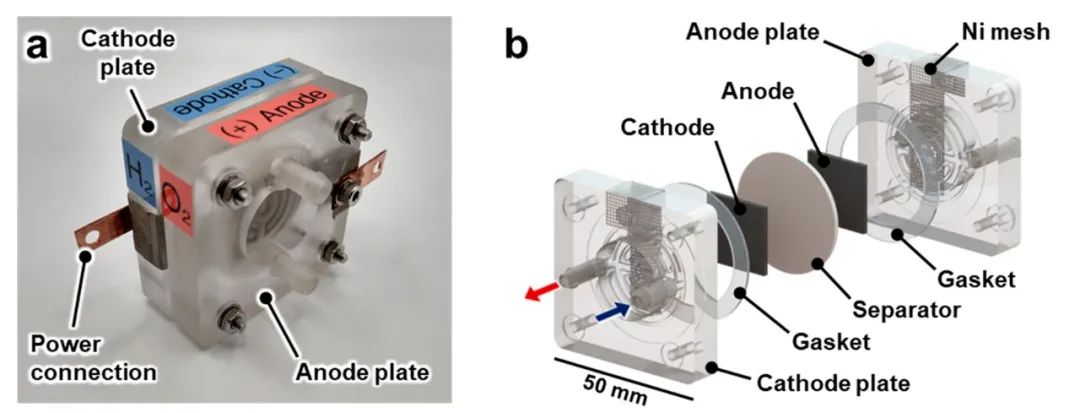

Fig 2. 电解槽装置图

电解槽测试工步对于电化学测试系统的具体要求

• 交流直流一体化测试
• 多步序列实验能力
• 灵活自定义测试步骤
• 截止条件跳转设置
• 同步正负极测试能力

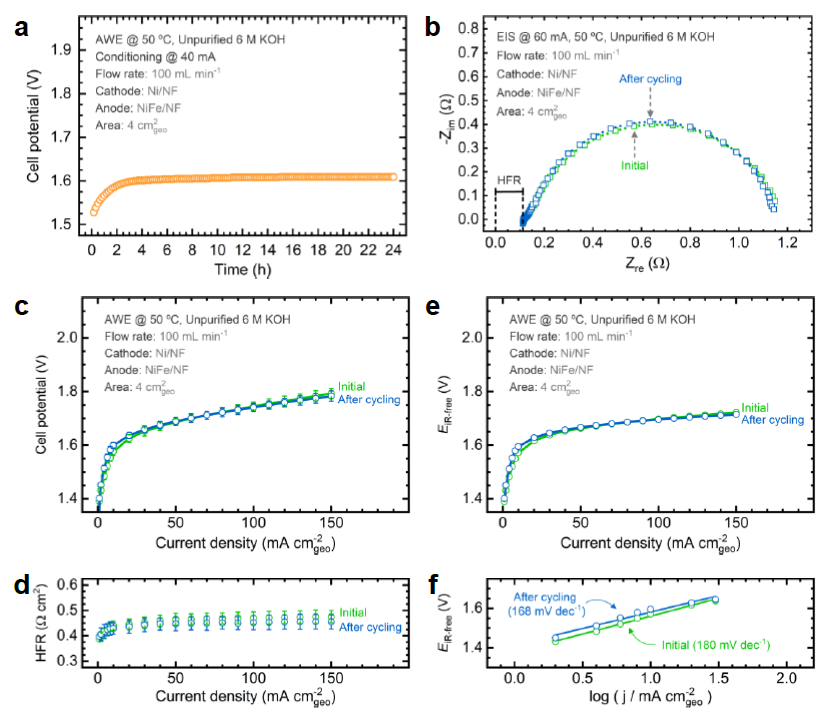

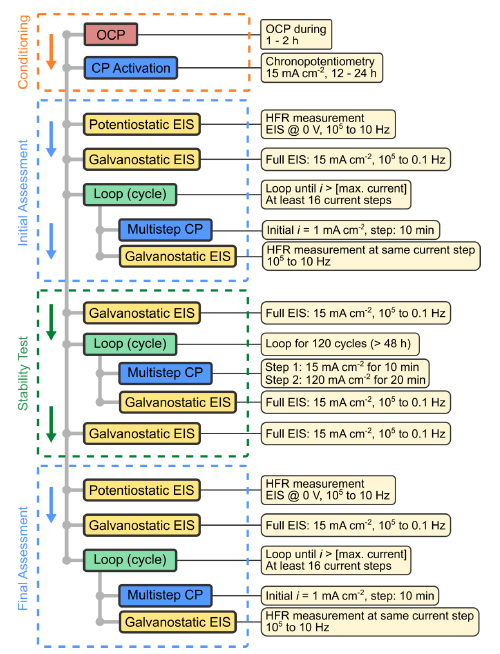

Fig 3. 建议测试工步-变电流条件下电解槽的电催化的稳定性测试

Fig 4. 建议测试工步-模拟电解槽停机状态

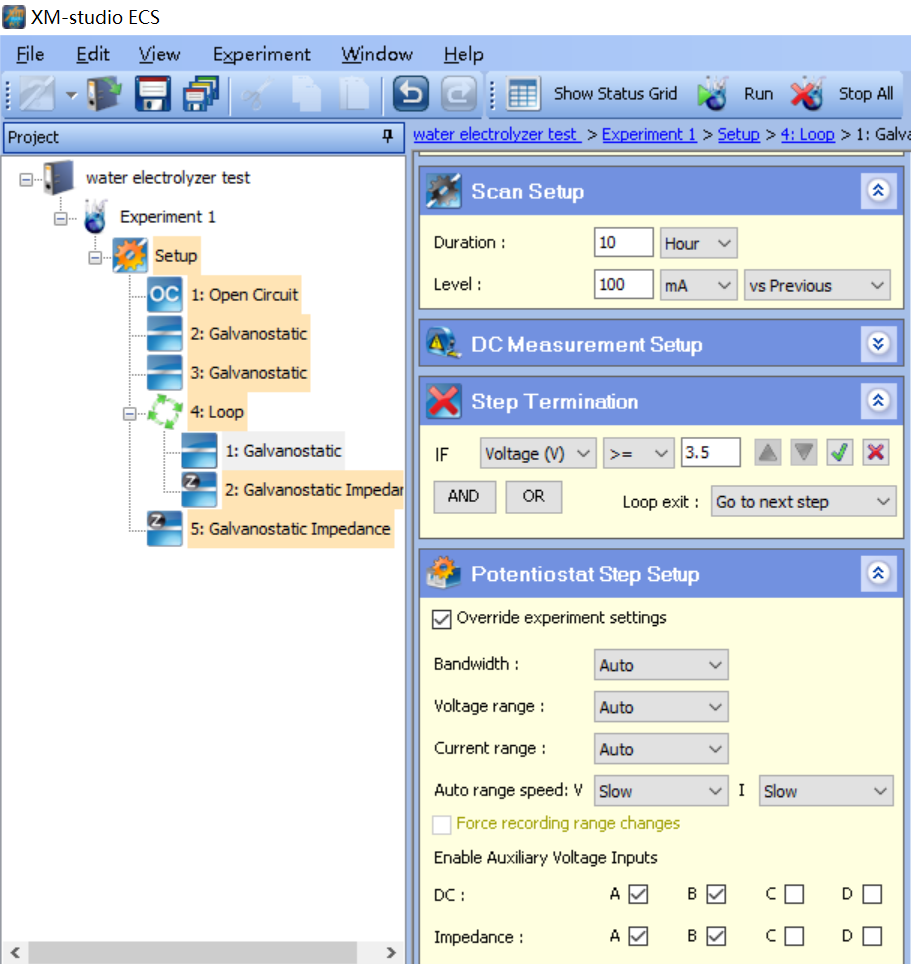

Solartron XM-Studio 软件设置界面↓

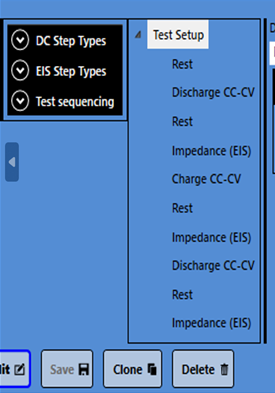

Solartron 9300R  ASPIRE 软件界面↓

参考资料

1)  A Guide to Electrocatalyst Stability Using Lab-Scale Alkaline Water Electrolyzers, Raul A. Marquez, Michael Espinosa, Emma Kalokowski, Yoon Jun Son, Kenta Kawashima, Thuy Vy Le, Chikaodili E. Chukwuneke and C. Buddie MullinsACS Energy Letters  2024, 9, 2, 547-555

2）Start–Stop Cyclic Durability Analysis of Membrane–Electrode Assemblies Using Polyflourene-Based Electrolytes for an Anion-Exchange Membrane Water Electrolyzer Sreekanth Narayanaru, Shoji Miyanishi, Hidenori Kuroki

, Gopinathan M. Anilkumar, and Takeo Yamaguchi*

ACS Sustainable Chem. Eng. 2023, 11, 25, 9295–9302
